GŐZHAJTÁSÚ KONDENZSZIVATTYÚ ÁLLOMÁS


alt

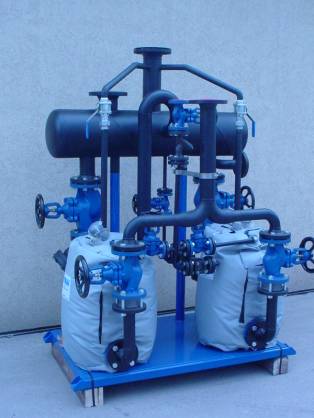

Ha az energiaköltségeket a minimumon akarjuk tartani, ehhez a hatékony kondenzvíz visszajuttatás alapvető feladat. Így optimális lesz az üzem hatékonysága és a termékek minősége.Az MFP14 gőzhajtású kondenzszivattyú a gőz nyomását használja fel arra, hogy a kondenzvizet visszajuttassuk a kazánházba. Megrendelés után az állomást műhelyünkben szereljük össze mérnökeink felügyelete mellett, a helyszínen csak a végpontokba kell az állomást bekötni.

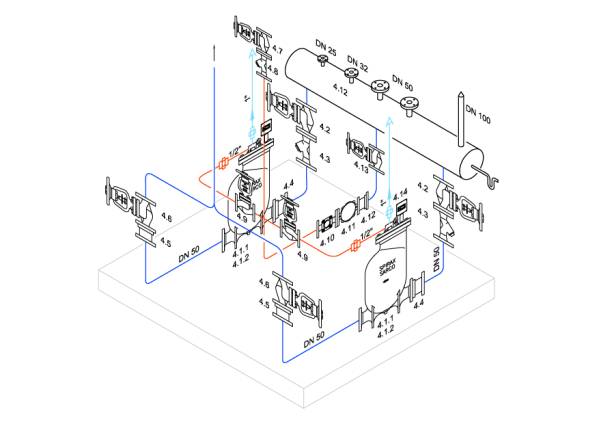

Működése: a 4.1.1 gőzhajtású kondenzszivattyúba befolyik a kondenzvíz a 4.12-es tartályból a 4.2-4.4 szerelvényeken keresztül. A kondenzszivattyúban egy úszógolyó van, amely a kondenzvíz szintjével együtt emelkedik. Az úszógolyós mechanizmus a felső helyzetében átvált egy szeleppárt. Ennek eredményeképpen a kondenzszivattyúba gőz áramlik a 4.9 sz. szelepen keresztül. A 4.4 és 4.5 sz. visszacsapószelep nyitási iránya miatt a nyomás hatására a kondenzvíz a 4.6 sz. szelepen keresztül távozik a kazánház felé. Ahogy a kondenzszivattyúban lecsökkent a szint, az úszógolyós mechanizmus átvált, és nyomásmentessé válik a szivattyú. A ciklus kezdődik előlről.

alt

Mikor alkalmazzuk?

  • A kondenzvizet nem lehet lejtéssel, csak emeléssel a kazánházba visszavezetni
  • A gőzfűtésű berendezés gőznyomása nem elégséges a kondenzvíz kazánokhoz történő folyamatos, problémamentes visszaszállításához

Mik az előnyök a villamos kondenzszivattyúval szemben?

  • nincs szükség villamos energiára
  • nincs tömítendő forgó tengely, kevesebb karbantartásigény
  • nincs kavitáció
  • járulékos telepítési költség minimális
  • veszélyes környezetben (tűz, robbanás, korrózió stb.) is alkalmazható
  • kis helyigény (egy kondenzszivattyús kialakításnál kb. 1m2)
  • teljeskörű szervízellátás
  • külön kérésre kondenzvíz-mennyiségmérő műszerrel
