Kompakt
Gőz/víz hőcserélő blokkok

Mikor alkalmazzuk?

• Ha gőz rendelkezésre áll és fűtővíz/hálózati melegvíz előállítási igény jelentkezik
• Ha hőfoklengés-mentes, csattogás- és lyukadásmentes, megbízható üzemet szeretnénk biztosítani

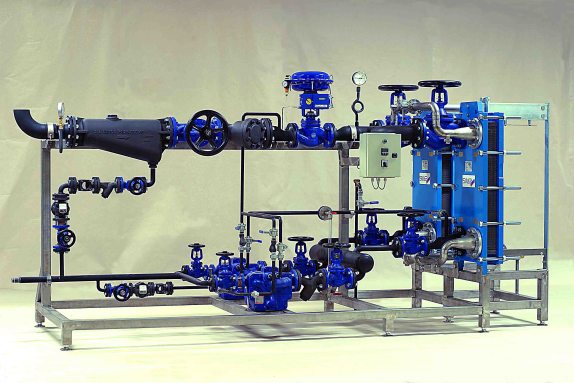

Hálózati melegvíz előállító blokk:

Melyek az előnyei a hagyományos (nem segédenergiás kondenzedénnyel épített) fűtési hőcserélőkhöz képest?

• Minimálisra csökken a hőfoklengés
• Nem lyukad ki a hőcserélő, mert a kondenzvizet akár túlnyomásos kondenzrendszer esetén is vissza tudja juttatni a beépített segédenergiás kondenzedény segítségével
• Kis helyigény
• Járulékos telepítési költség minimális
• Teljeskörű szervízellátás, üzembiztonság

A hőcserélő blokkot fűtési célokra és hálózati melegvíz előállításra is lehet alkalmazni.

A fűtési blokk többnyire forrasztott lemezes, míg a hálózati melegvíz előállító blokk szerelt lemezes hőcserélővel készül. A hálózati melegvíz előállító blokknál a vízkőkiválás elkerülése érdekében minden esetben javasoljuk az ioncserélő vízlágyító beépítését. A hálózati melegvíz előállító alkalmazásoknál (ha a folyamatos melegvíz előállítás alapvető) két hőcserélő beépítését javasoljuk, amelyből az egyik melegtartalék. Ha a hőcserélő felülete elpiszkolódik (pl. vízkő), akkor a másik hőcserélőre át lehet állni. Az elpiszkolódott hőcserélőlemezek mechanikai vagy vegyi tisztítását el lehet végezni.

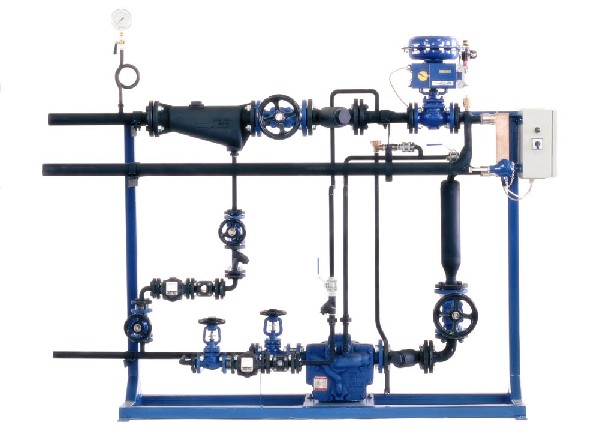

Fűtési hőcserélő blokk:

A cseppleválasztó a bejövő gőz vízmentesítésére szolgál. A gőzben nagy sebességgel sodródó, eróziót okozó vízcseppeket leválasztja és a cseppleválasztó után elhelyezkedő szabályozószelepnek már száraz, vízmentes gőzt biztosít. Induláskor a cseppleválasztó utáni szabályozószelep zárva van, ez lehetővé teszi, hogy a csővezeték felfűtése következtében képződő kondenzvíz a cseppleválasztó kondenzsorán le tudjon ürülni. Ha a gőzbetáp csővezetékben valahol rossz kialakítás miatt össze tudott gyűlni a víz és ezt a vizet a gőzáram elragadhatja, akkor vízütés is bekövetkezhet. A cseppleválasztó a vízütéstől is megvédi a szabályozószelepet, mert ha nagyobb mennyiségű víz érkezik a cseppleválasztóhoz nagy sebességgel, akkor a robosztus felépítése miatt felfogja a vízütéseket. A vízütéseket létrehozó okokat (tehát a kondenzvíz felgyűlését) a cseppleválasztó lététől függetlenül is amennyire lehet, meg kell akadályozni a vízfelgyűlést okozó helyekre beépített kondenzsorokkal.

A szabályozó szelep egy sűrített levegővel működtetett aktuátorral van ellátva. Ezen a szabályozószelepen egy pozícionáló berendezés található, amely a következő funkciókat látja el:

• A bejövő 4-20mA-es vezérlőjelet átalakítja 0-100%-os szelepállásra
• A szelepen fellépő bejövő és kimenő nyomásoktól függetlenül állandó szelepállást biztosít - pontos hőfokszabályozás
• A szelepszár sebességének beállítása (pl. a nyitás sebessége és a zárás sebessége különböző lehet) - lengések elkerülése
• Ha a vezérlőjel a minimum értékét veszi fel (4mA-t), akkor a szelep a teljes primer nyomás ellen le tud zárni - elzárószelep funkció
• Áramkimaradásra (ha a vezérlőjel megszűnik) a szelep másodpercek alatt lezár, így a felforrást vagy a beégést elkerüljük
• Minimális levegőfogyasztás
• Jól látható szelepállásjelzés (mechanikus és LCD-kijelzés)
• Robosztus kivitel

A kondenz eltávolítását egy vagy több segédenergiás kondenzedény segítségével végezzük. Ezzel azt biztosítjuk, hogy a hőcserélőben nem marad kondenzvíz.

A hőfokszabályozó elektronika könnyű hőmérséklet-változtatási lehetőséget biztosít. Opcionálisan megoldható, hogy 4-20mA-es jellel a hőmérséklet értékét távból, akár számítógéppel lehessen állítani.
