Típus

FT-sorozat

Megnevezés

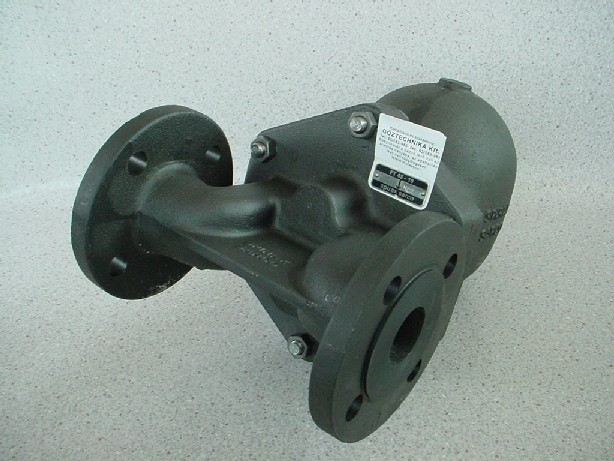

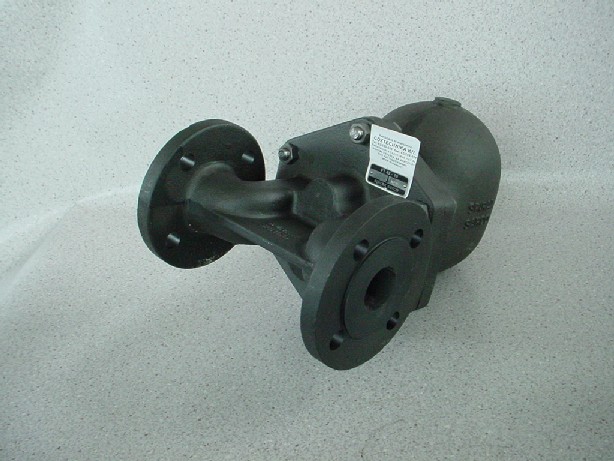

Úszógolyós kondenzedény, beépített automatikus, termikus légtelenítő szeleppel, rozsdamentes acél belső alkatrészekkel
Szelepház anyaga: GGG 20 DIN 1691
Beépítési utasítás:
A házon lévő nyíl az áramlás irányába, az adattáblán lévő nyíl függőlegesen lefelé mutasson!
Karbantarthatóság: a szelepház kiszerelése nélkül.

Változatok

• Gőzzár elleni szeleppel
• Karimás vagy menetes kivitelben
• Max. megengedett nyomáskülönbség a szelepen:4,5; 10; 14; 21 bar

Alkalmazás

Olyan alkalmazásokhoz, ahol a kondenz elvezetésnek azt kell biztosítani, hogy a kondenzedény ne torlasszon vissza, tehát jelképesen ha érkezik egy csepp kondenz, akkor ezt azonnal „engedje el” a kondenzedény. Természetesen csak olyan helyekről lehet elvezetni úszógolyós kondenzedénnyel a kondenzvizet, ahol túlnyomás van. Pl. hőcserélőkben gyakran vákuum üzemállapot is előfordul, ekkor segédenergiás kondenzedényt kell alkalmazni (pl. APT14 típusút)

Működés

Egy úszógolyós mechanizmussal biztosítjuk azt, ha a kondenzedényben megemelkedik a vízszint, akkor az úszógolyó is megemelkedik és ekkor nyitja a kondenzszelepet, amelyen keresztül a kondenzedény előtti és utáni nyomáskülönbség hatására a kondenzvíz eltávozik. A kondenzedényen belül egy automatikus légtelenítő szelep is található. Ennek az automatikus légtelenítő szelepnek az a feladata, hogy a hőcserélőben (tehát ahonnan a kondenzvizet elvezetjük) felgyülemlett levegőt elvezesse (a levegőt az úszógolyós mechanizmus által működtetett kondenzszelep nem tudja elvezetni). Ez a légtelenítő szelep automatikusan kinyit, amikor az adott gőznyomás mellett a gőz hőfoka nem éri el a telítési hőmérsékletet. Ez azt eredményezi, hogy a levegő folyamatosan eltávozik a hőcserélőből, így gyorsabb felfűtést érünk el. Induláskor és azokban az esetekben, amikor alá van hűtve a kondenz a gőz telítési hőmérsékletének, akkor a kondenzedény névleges kapacitásához képest hozzáadódik a légtelenítő szelep teljesítménye, amely szintén kedvezőbb üzemet eredményez.

Előnyök

Kiváló légtelenítő képesség

Speciális információ

Amikor kiválasztjuk a kondenzedényt, akkor arra kell törekednünk, hogy a gőznyomáshoz legközelebb eső (de ennél magasabb) max. megengedett nyomáskülönbség értékű kondenzedényt válasszunk. Ez azért fontos, mert adott kondenzedény típus mellett, minél kisebb a megengedett nyomáskülönbség-érték annál nagyobb a kondenzedény kapacitása.
