Típus:

SA

Megnevezés:

Segédenergia nélkül működő hőmérséklet-szabályozó rendszerek

Leírás:

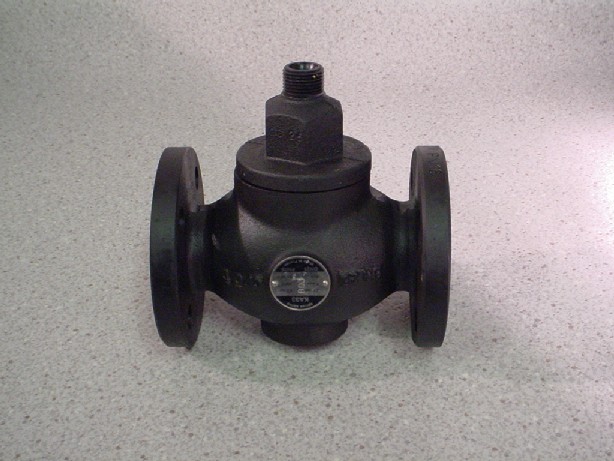

A szabályozó szelepek lehetnek segédenergia felhasználásával működők (ezek legtöbbször villamos és/vagy pneumatikus energiával működő szelepek), és vannak, amelyek segédenergiát nem használnak föl, mert a melegítendő/hűtendő közeg hőenergiáját használják fel a szabályozási folyamat beavatkozó jeleként.

Változatok:

Hőmérséklettartományok:
SA121

• 1: -15…+50°C-ig
• 2: +40…+105°C-ig
• 3: +95…+160°C-ig

DN15-50 szelepekhez

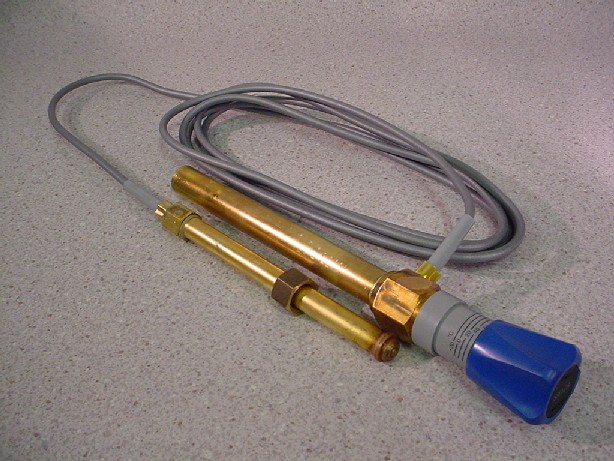

SA128

• 1:-20°C…+110°C-ig
• 2: 40°C…+170°C-ig

DN15-25 szelepekhez

Alkalmazás:

• Robbanásveszélyes területeken
• Kültéren
• Savas, nedves, piszkos környezetben
• Ahol nincs a közelben segédenergia
• Föld alatt

A segédenergia nélküli szabályozók stabil, folyamatos szabályozást tesznek lehetővé kis hiba mellett. Tartályok fűtésénél és állandó terhelésnél a beállított értékre fognak szabályozni. Változó terhelésnél egy 3°C-os sávban folyamatosan szabályoznak.

Hűtésre is alkalmazható.

Működés:

A hőtágulás elvén működnek. A hőfokérzékelő elem egy kapilláriscső segítségével össze van kötve a szelepmozgató munkahengerrel. A táguló folyadék kerozin. Amikor a hőfokérzékelő elem (amely a szekunder közegben van elhelyezve) azt érzékeli, hogy a hőfok a beállított hőfokot megközelítette 3°C-al, akkor a folyadék a kapilláriscsőben annyira kitágul, hogy az alaphelyzetben nyitott szelepet kezdi lezárni. Ha a beállított hőfokot teljesen eléri a szekunder közeg, akkor a szabályozószelep teljesen le lesz zárva.

Előny:

Az egyszerű működés következtében a meghibásodás valószínűsége kisebb, az élettartama hosszú. Nagyon egyszerű használat, „állítsd be és felejtsd el” a használat módja. Ha a hőmérsékletet változtatni kell, akkor a hőmérsékletérzékelőn levő forgatógombbal könnyen át tudja állítani a kezelő.

Speciális igények:

Mivel a hőtágulás elvén működik a szabályozó, ezért nem lehet a beállított hőfoknál 55°C-nál magasabb hőfokú a szekunder közeg, mert ekkor a szabályozó károsodik.
