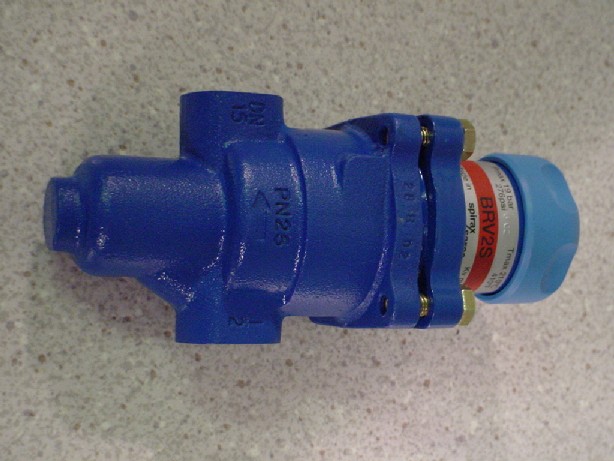

Típus

BRV2

Megnevezés

Direkt működésű nyomáscsökkentő szelep

Leírás

Gőznyomás-szabályozó szelep nem kritikus nyomásszabályozási feladatokra.

Változatok

• Rozsdamentes acél membránnal
• Bronz membránnal

Szekunder nyomás beállító rugó nyomásértékei (és színei):

• 0,14-1,7 bar (szürke)
• 1,4-4 bar (zöld)
• 3,5-8,6 bar (narancs)

Max. primernyomás értéke: 19 bar

Alkalmazás

Ahol nem fontos a pontos gőznyomástartás a terheléstől függetlenül. Minél nagyobb gőz tömegáram halad át a szabályozószelepen, annál nagyobb lesz a nyomáscsökkentő szelepen a nyomásesés. Azonban nyomáshatárolási feladatokra kiválóan alkalmas, mert a beállított nyomás fölé nem mehet a nyomás. Pl. egyedi nyomáscsökkentést igénylő berendezések elé, ahol a nyomásszabályozással állítják be kézzel a hőfokot (pl. egyes duplikátoroknál, szerszámfűtéseknél, stb.)

Működés

A főszelepet közvetlenül a szekunder közeg nyomása vezérli, ha nő a szekunder nyomás, akkor zár a szelepen, ha csökken a szekunder nyomás, akkor nyit a szelepen.

Előny

Egyszerűen lehet az egyes berendezések nyomását változtatni, nem szükséges hozzá villáskulcs, az ergonómikusan kialakított forgató gombbal egyszerűen változtathatjuk a kívánt nyomás értékét.
